Сердечники карбонильные радиотехнические
Купить сердечники карбонильные радиотехнические можно на электронных площадках
Описание продукта

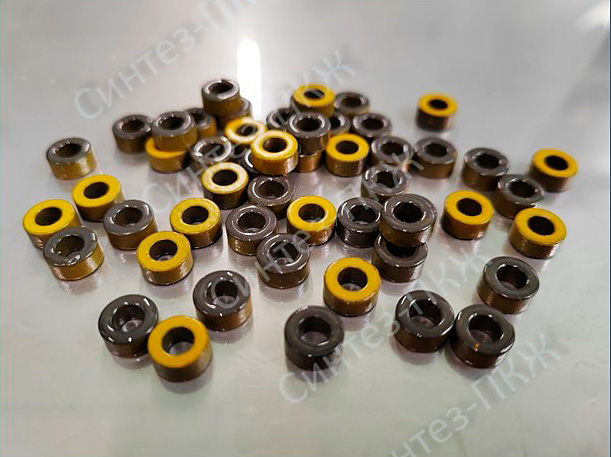

Сердечники катушек индуктивности, изготовленные из карбонильного железа, обладают высокой стабильностью параметров в широком диапазоне температур и уровней магнитного потока в диапазоне от 50 кГц до 200 МГц. Сердечники из железного порошка выбирают для производства высокодобротных катушек индуктивности и трансформаторов в цепях постоянного и переменного тока.
Распределенный воздушный зазор, характерный для порошка карбонильного железа, создает сердечник с высоким удельным сопротивлением, высокой индукцией насыщения и малыми потерями на гистерезис и вихревой ток, высокой стабильностью магнитной проницаемости в заданном диапазоне значений (проницаемость от 4 до 35).
Основные карбонильные материалы
Материал – 06. Рекомендуемая частотная полоса 10 – 100 МГц.
Данный материал обладает повышенным значением добротности Q в диапазоне частот до 50 МГц, и являются наиболее популярным для радиолюбительства и множества других приложений связи. Широко применяется в высокочастотных, широкополосных индукторах и трансформаторах средней полосы частот от 200 до 400 МГц.
Материал – 02. Рекомендуемая частотная полоса 2 – 30 МГц.
Широко применяется в высокочастотных и широкополосных индукторах и трансформаторах, диапазонных фильтрах и фильтрах нижних частот для работы от 1,5 до 20 МГц.
Материал – 01. Рекомендуемая частотная полоса 0,5 – 5 МГц.
Сердечники из данного материала имеют более высокую проницаемость, но меньшую добротность ниже 1 МГц, используются для фильтров электромагнитных помех и низкочастотных дросселей, в основном в импульсных источниках питания, а также для широкополосных трансформаторов от 50 до 500 МГц.
Сердечник может быть выполнен:
-
без покрытия – цвет серый
-
с диэлектрическим покрытием – цветовая маркировка согласно перечня материалов.
Частотный диапазон применения будет одинаков для вариантов с покрытием и без покрытия.
Продукция внесена в Перечень ЭКБ, рекомендуемой к применению при разработке (модернизации), производстве, эксплуатации и обслуживании радиоэлектронной аппаратуры для государственной и муниципальных нужд, потребностей отечественного рынка и экспорта, категория ОТК (Перечень ЭКБ ОТК 01-21-2023 с 01.08.2024).
