Отечественные трансиверы Lab599 на российских сердечниках АО «Синтез ПКЖ»

Отечественные КВ‑трансиверы уже давно перестали быть компромиссом «на безрыбье». Один из ярких примеров — аппаратура Lab599 (ООО «Лаборатория 599»), в которой ключевые ВЧ‑узлы строятся на российских тороидальных сердечниках из карбонильного железа производства АО «Синтез‑ПКЖ». Эти сердечники — отечественный аналог хорошо известных изделий Micrometals/Amidon серии RadioFrequency и уже более года стабильно применяются в профессиональных и любительских трансиверах Lab599. Фактически речь идёт не просто о замене импортных компонентов, а о продуманном выборе материалов под реальные задачи.

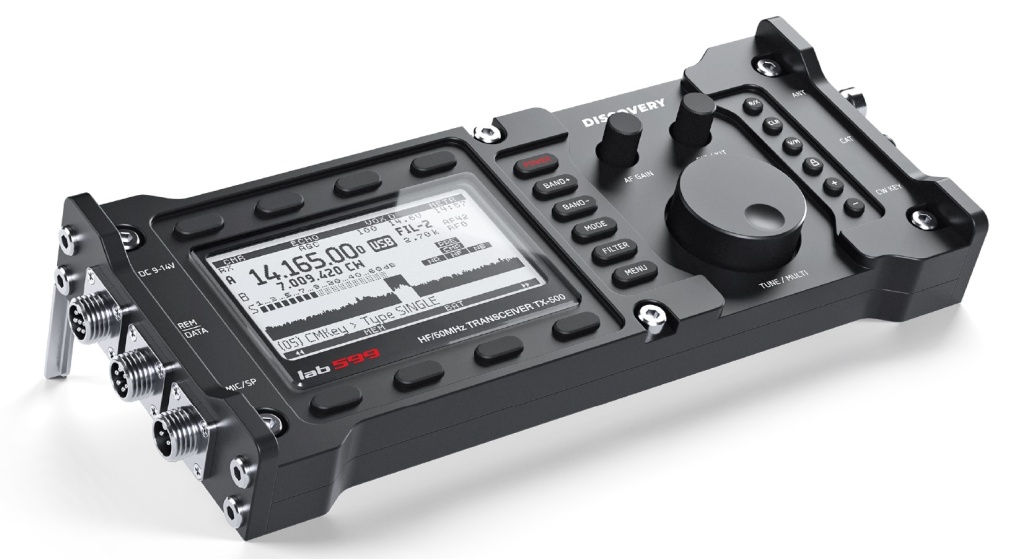

Lab599 (ООО «Лаборатория 599») — российский разработчик и производитель коротковолнового радиолюбительского и профессионального оборудования, а также специализированных решений на его основе. Компания осуществляет полный цикл производства: от проектирования электроники и программного обеспечения до выпуска готовой продукции. Особенностью Lab599 является наличие в линейке как портативных компактных радиостанций для эксплуатации в сложных условиях, что является уникальным предложением на рынке КВ-аппаратуры, так и стационарных решений.

Что такое КВ‑трансивер

КВ‑трансивер — это приёмопередающее устройство для диапазона 3–30 МГц, где в одном корпусе объединены приёмник, передатчик  с общими функциональными узлами (гетеродинами, усилители, фильтры и т. д.). Благодаря отражению сигнала от ионосферы такие аппараты обеспечивают дальнюю, вплоть до межконтинентальной связи, причём при относительно небольшой выходной мощности — обычно от 5 до 100 Вт. Поддерживаются разные виды модуляции: SSB, CW, AM, FM и цифровые режимы. Трансиверы используются как для любительской радиосвязи, так и в профессиональных и резервных системах связи, где особенно важны предсказуемость работы и стабильность параметров. И именно здесь на первый план выходят свойства магнитных материалов, применяемых в катушках, трансформаторах и фильтрах.

Почему именно карбонильное железо

В портативных КВ‑трансиверах сердечникам приходится работать в сложных условиях: высокие частоты, значительные токи, нагрев выходных каскадов, перепады внешней температуры. Карбонильное железо в этом диапазоне даёт нужный баланс свойств.

Во‑первых, оно обеспечивает низкие потери на частотах до 50 МГц, с запасом перекрывая рабочий диапазон 3–30 МГц. Это помогает сохранить высокую добротность контуров, уменьшить нагрев компонентов при работе на передачу и снизить искажения сигнала.

Во‑вторых, параметры сердечника — магнитная проницаемость и потери — слабо зависят от температуры. В реальной эксплуатации аппаратура может греться сама и одновременно работать на морозе или жаре. С карбонильным железом фильтры и контуры «не уплывают» при нагреве, не требуют постоянной подстройки, а аппаратура предсказуемо ведёт себя как в стационарных, так и в сложных полевых условиях.

В‑третьих, карбонильное железо хорошо держит большие токи и сильные магнитные поля благодаря высокому порогу насыщения. Это позволяет сохранять линейность ВЧ‑цепей даже под серьёзной нагрузкой, уменьшать интермодуляционные искажения и поддерживать чистоту спектра. Для приёмного тракта с высоким динамическим диапазоном и насыщенного эфира это критично.

И, наконец, типичная магнитная проницаемость таких сердечников — порядка 10–20 — оптимальна для КВ‑диапазона. Можно получить нужную индуктивность без чрезмерного количества витков, сохранить хорошую добротность катушек и построить эффективные полосовые фильтры и трансформаторы, не уходя в сложные или громоздкие решения.

В итоге использование отечественных сердечников АО «Синтез‑ПКЖ» в трансиверах Lab599 — это не только шаг в сторону импортонезависимости, но и технически выверенное решение, обеспечивающее надёжную работу приёмных и передающих трактов в реальных условиях эксплуатации.

Более подробно с продукцией коллег из Лаборатории 599 можно ознакомиться с на их сайте https://www.lab599.ru/.

Специально для радиолюбителей предлагаем скидку в ОЗОН 10%!

Для получения промо-кода –  напишите на почту ms.nechaev@stalmail.org подробно о своем применении сердечников ООО «Синтез-ПКЖ» (аналогичных Micrometals) в Вашем устройстве/схеме (функциональное применение). В ответ вы получите промо-код на скидку 10% в ОЗОН. Эта информация поможет нам стать лучше для Вас!

АО «Синтез-ПКЖ»
